Dây điện bọc nhựa: Cấu tạo – đặc tính kỹ thuật – phân loại VC, VCm, VCmd, VCmo, VCmt và ứng dụng theo góc nhìn kỹ thuật

Trong hệ thống điện dân dụng và công nghiệp, vật tư dẫn điện không chỉ là “phần cứng” để kéo dây và cấp nguồn, mà còn là yếu tố quyết định đến độ an toàn, độ bền, hiệu suất truyền tải và khả năng vận hành ổn định của cả công trình. Một sai lệch nhỏ trong lựa chọn dây—chẳng hạn chọn sai cấu trúc ruột dẫn, chọn vật liệu cách điện không phù hợp môi trường, hoặc chọn tiết diện không đủ tải—có thể kéo theo hàng loạt rủi ro: quá nhiệt, sụt áp, lão hóa cách điện, rò điện và chập cháy.

Trong số các giải pháp phổ biến, dây điện bọc nhựa được xem như lựa chọn tiêu chuẩn nhờ tính linh hoạt cao, khả năng cách điện tốt, độ bền cơ học ổn định và phù hợp nhiều cấp điện áp. Bài viết này sẽ phân tích chuyên sâu theo góc nhìn kỹ thuật: khái niệm – cấu tạo – vật liệu PVC/XLPO – phân loại theo ruột dẫn – cơ chế tổn hao – ứng dụng – yêu cầu tiêu chuẩn – lưu ý thiết kế lắp đặt, giúp bạn lựa chọn đúng loại dây cho từng tình huống.

---

Khái niệm và cấu tạo của dây điện bọc nhựa

Dây điện bọc nhựa là loại dây dẫn có ruột dẫn kim loại (thường là đồng điện phân cho truyền tải điện năng, hoặc thép mạ kẽm cho một số ứng dụng đặc thù) được bao bọc bởi một hoặc nhiều lớp vật liệu cách điện, phổ biến nhất là PVC (Polyvinyl Chloride) hoặc XLPO (Cross-linked Polyolefin). Tùy dòng sản phẩm, cấu trúc có thể gồm:

1. Ruột dẫn (conductor)

2. Lớp cách điện (insulation) – thường là PVC/XLPO

3. Lớp vỏ bảo vệ (sheath/jacket) – có hoặc không, tùy loại dây đôi hoặc yêu cầu cơ học

Về kỹ thuật, ruột dẫn bằng đồng tinh khiết cao giúp điện trở suất thấp, truyền tải hiệu quả và giảm tổn hao nhiệt. Lớp cách điện nhựa đóng vai trò ngăn dòng rò, bảo vệ người dùng, thiết bị và duy trì độ bền điện môi trong suốt vòng đời làm việc. Độ dày lớp cách điện không làm “theo cảm tính” mà được tính theo tiết diện ruột dẫn, cấp điện áp danh định, điều kiện lắp đặt và yêu cầu tiêu chuẩn an toàn.

Ngoài chức năng cách điện, lớp nhựa còn là lớp bảo vệ cơ học: chống ẩm, hạn chế oxy hóa ruột dẫn, giảm tác động của bụi bẩn và va chạm trong quá trình thi công.

---

Đặc tính vật liệu PVC trong dây điện: vì sao PVC trở thành “tiêu chuẩn phổ thông”?

PVC được sử dụng rộng rãi trong ngành dây cáp vì cân bằng tốt giữa tính năng – độ ổn định – chi phí. Nhìn từ góc độ kỹ thuật, PVC có một số đặc trưng quan trọng:

Khả năng cách điện ổn định

PVC có độ bền điện môi tốt, giúp duy trì khả năng cách điện trong nhiều điều kiện vận hành. Đây là lý do PVC phù hợp với cả điện dân dụng lẫn nhiều hệ thống công nghiệp nhẹ.

Ổn định nhiệt theo dải thiết kế

PVC trong dây điện thường được phối trộn để làm việc ổn định ở mức 70°C đến 90°C (tùy dòng sản phẩm và công thức vật liệu). Với các dòng chịu nhiệt cao hơn, nhà sản xuất thường tối ưu hóa chất hóa dẻo và phụ gia để tăng khả năng chống lão hóa nhiệt.

Xu hướng vật liệu không chì (LF – Lead Free)

Một số dòng dây cao cấp sử dụng PVC không chì nhằm tăng độ an toàn môi trường và sức khỏe, đáp ứng các yêu cầu về vật liệu thân thiện hơn.

Ứng xử khi có sự cố ngắn mạch

Trong tình huống ngắn mạch ngắn hạn, ruột dẫn có thể tăng nhiệt nhanh. Nhiều dòng dây được thiết kế để ruột dẫn chịu nhiệt độ cao trong thời gian rất ngắn (ví dụ khoảng vài giây) mà không làm suy giảm nghiêm trọng cấu trúc cách điện. Đây là yếu tố quan trọng trong thiết kế an toàn, vì sự cố thường xảy ra nhanh và hệ thống bảo vệ (CB/cầu chì) cần thời gian phản ứng.

---

Phân loại dây điện bọc nhựa theo cấu trúc ruột dẫn: hiểu lõi để chọn đúng

Trong thực tế, sự khác biệt lớn nhất giữa các dòng dây bọc nhựa nằm ở ruột dẫn: dây cứng hay dây mềm, đơn lõi hay đôi lõi, cấu trúc dẹt hay xoắn tròn. Mỗi loại có “địa bàn” tối ưu riêng.

---

Dây điện đơn cứng VC: ổn định cho hệ thống cố định, đi âm tường – luồn ống

VC là dây đơn có ruột dẫn là một sợi đồng đặc. Về cơ học, ruột đồng đặc chịu lực tốt, ít biến dạng khi thi công cố định. Về điện học, đồng đặc có điện trở thấp và ổn định.

Đặc trưng kỹ thuật thường gặp:

• Cấp điện áp danh định thường khoảng 600V

• Nhiệt độ làm việc dài hạn khoảng 70°C

Ứng dụng điển hình:

• Đi âm tường, luồn ống PVC/ống ruột gà

• Mạch chiếu sáng, ổ cắm, tuyến cấp nguồn cố định

• Các đoạn dây cần “đứng form”, ít bị kéo uốn sau lắp đặt

Điểm hạn chế cần lưu ý: do ruột dẫn cứng, VC uốn cong khó hơn, dễ làm thi công chậm nếu không gian hẹp hoặc cần bẻ góc liên tục. Vì vậy, VC phù hợp nhất cho tuyến thẳng, lắp đặt cố định, được bảo vệ trong ống.

---

Dây điện đơn mềm VCm: linh hoạt cho tủ điện, bảng điện, vị trí cần thao tác nhiều

VCm có ruột dẫn là nhiều sợi đồng nhỏ xoắn lại, giúp tăng độ mềm và giảm ứng suất cơ học khi uốn cong. Đây là loại dây thường được ưu tiên ở các vị trí cần “tay nghề thao tác”: đấu nối, bẻ góc, sắp xếp dây trong tủ.

Đặc trưng kỹ thuật thường gặp:

• Cấp điện áp danh định khoảng 250V

• Tính mềm dẻo cao, dễ đấu nối, dễ thi công

Ứng dụng điển hình:

• Bảng điện, tủ điện, hộp nối

• Tuyến dây trong không gian hẹp

• Vị trí có rung nhẹ hoặc cần bảo trì thay đổi

Về điện học, dù là đa sợi, tổng tiết diện ruột dẫn vẫn được thiết kế tương đương để đảm bảo khả năng mang dòng tương ứng. Điểm mạnh của VCm nằm ở cơ tính hơn là thay đổi bản chất dẫn điện.

---

Dây điện đôi mềm dẹt VCmd: tối ưu không gian, gọn đẹp cho hệ thống cố định

VCmd gồm hai ruột dẫn mềm, mỗi ruột là nhiều sợi đồng xoắn. Hai lõi được bọc cách điện riêng và liên kết song song thành dạng dẹt. Hình học dẹt giúp dây đi nổi gọn, bám mặt phẳng tốt và tăng tính thẩm mỹ.

Đặc trưng kỹ thuật thường gặp:

• Nhiệt độ làm việc khoảng 70°C

• Khả năng chịu sự cố ngắn hạn theo thiết kế của nhà sản xuất (thường ở mức cao trong thời gian ngắn)

Ứng dụng điển hình:

• Điện chiếu sáng, tuyến cố định trên tường/trần

• Luồn ống cứng, đi trong nẹp/máng nhỏ

• Các công trình cần đi dây gọn và đều

---

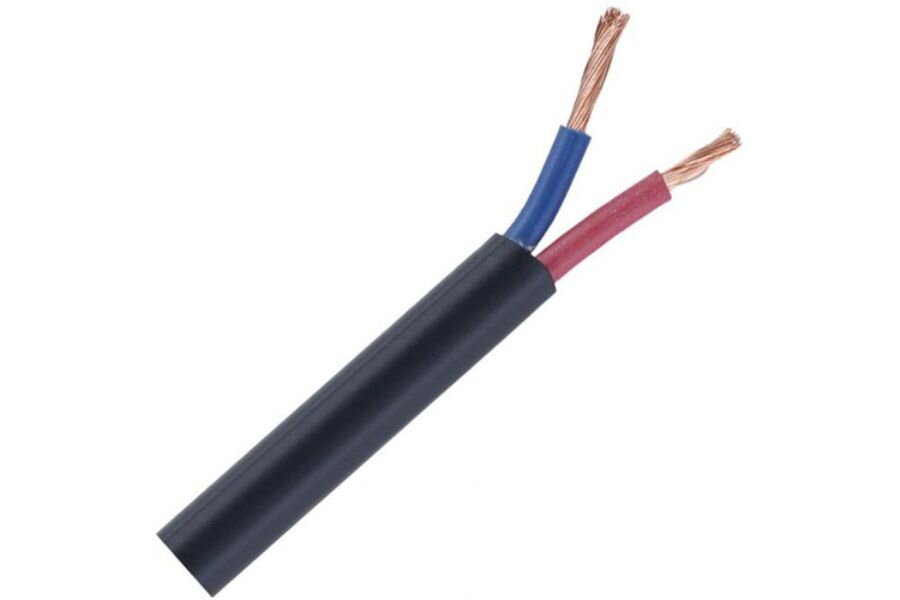

Dây điện đôi mềm VCmo: dây cấp nguồn linh hoạt cho thiết bị gia dụng, ưu tiên chịu nhiệt tốt

VCmo thường được cấu thành từ hai dây đơn mềm (kiểu VCm) đặt song song hoặc xoắn nhẹ, sau đó bọc ngoài bằng lớp vỏ PVC bảo vệ. Có thêm lớp vỏ giúp tăng khả năng chống mài mòn và bảo vệ cơ học khi dây dùng cho thiết bị.

Đặc trưng kỹ thuật thường gặp:

• Cấp điện áp danh định 250V

• Nhiều dòng có nhiệt độ làm việc dài hạn đến 90°C

• Có thể có phiên bản vật liệu không chì tùy hãng

Ứng dụng điển hình:

• Dây nguồn thiết bị gia dụng: đèn, quạt, ổ cắm kéo dài (tùy chuẩn)

• Tuyến cần linh hoạt, dễ cuộn – dễ lắp

---

Dây điện đôi mềm xoắn tròn VCmt: chịu xoắn tốt, linh hoạt cho cấp nguồn và hệ thống kỹ thuật

VCmt có cấu trúc tương tự VCmo nhưng được xoắn tròn đồng đều, giúp dây chịu lực xoắn tốt hơn và linh hoạt khi kéo, cuộn, sử dụng trong tuyến di động.

Đặc trưng kỹ thuật thường gặp:

• Nhiệt độ làm việc có thể đến 90°C

• Có biến thể LF-VCmt sử dụng vật liệu không chì

Ứng dụng điển hình:

• Cấp nguồn cho đèn, ổ cắm, tuyến dây mềm cần cuộn kéo

• Dây tín hiệu/âm thanh (tùy tiêu chuẩn và thiết kế hệ thống)

• Một số hệ thống kỹ thuật như báo cháy (cần tuân thủ đúng tiêu chuẩn công trình; không thay thế tùy tiện nếu dự án yêu cầu cáp chuyên dụng chống cháy)

---

Phân tích khả năng dẫn điện và tổn hao: tiết diện là “điểm sống còn”

Hiệu suất của dây điện bọc nhựa phụ thuộc chủ yếu vào ruột dẫn và tiết diện.

Điện trở suất và tổn hao theo định luật Joule

Đồng điện phân có điện trở suất thấp, khoảng 1,72 µΩ·cm ở 20°C, giúp giảm tổn hao. Khi dòng điện chạy qua, nhiệt lượng sinh ra tỷ lệ với bình phương dòng điện (I²R). Vì vậy:

• Tải tăng một chút → nhiệt tăng rất nhanh

• Dây chọn “thiếu tiết diện” → nóng dây, lão hóa cách điện, nguy cơ chập cháy tăng mạnh

Sụt áp và chiều dài đường dây

Ngoài quá nhiệt, dây nhỏ còn gây sụt áp, làm thiết bị hoạt động yếu, giảm hiệu suất (đèn mờ, motor nóng, thiết bị điện tử dễ lỗi). Trong thiết kế, cần tính cả:

• Chiều dài tuyến dây

• Tải liên tục hay gián đoạn

• Cách đi dây (bó chung nhiều dây, luồn ống kín… làm tản nhiệt kém)

Độ bền điện môi và phóng điện cục bộ

Lớp cách điện phải duy trì độ bền điện môi ổn định theo thời gian. Nếu vật liệu kém hoặc bị lão hóa do nhiệt/ẩm, có thể xuất hiện phóng điện cục bộ, tạo suy giảm cách điện và tăng rủi ro sự cố.

---

Ứng dụng chuyên sâu trong hệ thống điện: chọn theo môi trường và cơ chế làm việc

Trong điện dân dụng:

• VC và VCm thường dùng cho mạch chiếu sáng, ổ cắm, tuyến cấp nguồn cố định

• Tuyến đi âm tường ưu tiên dây đơn cứng vì ổn định và phù hợp luồn ống dài

• Khu vực tủ điện, bảng điện ưu tiên dây mềm vì dễ thao tác và đấu nối

Trong công nghiệp nhẹ và hệ thiết bị:

• Dây đôi mềm (VCmd/VCmo/VCmt) phù hợp cho thiết bị di động, tuyến cần linh hoạt

• Môi trường rung, xoắn, kéo nhiều nên ưu tiên cấu trúc xoắn tròn (VCmt) để tăng bền cơ học

Nguyên tắc cốt lõi: cấu trúc ruột dẫn quyết định cơ tính, còn tiết diện quyết định khả năng mang tải và nhiệt.

---

Yêu cầu kỹ thuật và tiêu chuẩn: đừng bỏ qua “phần giấy tờ”

Dây điện bọc nhựa chất lượng cần đáp ứng các yêu cầu:

• Điện trở suất ruột dẫn, độ đồng đều tiết diện

• Độ bền kéo, độ giãn dài của vật liệu vỏ

• Khả năng chịu nhiệt, chịu lão hóa

• Độ bền điện môi và điện trở cách điện

• Nhãn mác thông số rõ ràng, xuất xứ minh bạch

Ở cấp độ vận hành, đo điện trở cách điện định kỳ là cách hiệu quả để đánh giá tình trạng dây trong hệ thống, đặc biệt ở công trình lâu năm hoặc môi trường ẩm.

---

Lưu ý trong thiết kế và lắp đặt: tránh các lỗi gây nóng dây và suy giảm cách điện

• Tính đúng tiết diện dựa trên dòng tải và chiều dài tuyến để hạn chế sụt áp

• Không dùng dây quá tải, không “nối tạm” bằng mối nối hở và băng keo kém chất lượng

• Tránh gập gãy, kéo căng làm tổn thương lõi (đặc biệt với dây mềm)

• Đi dây trong ống/máng cần đảm bảo bán kính uốn hợp lý, không ép dây

• Môi trường nhiệt cao/ẩm cao: ưu tiên dây có khả năng chịu nhiệt tốt, vật liệu vỏ phù hợp và phương án bảo vệ cơ học tốt

---

Kết luận

Dây điện bọc nhựa là giải pháp tiêu chuẩn trong hệ thống điện nhờ sự cân bằng tối ưu giữa ruột dẫn chất lượng cao và lớp cách điện PVC/XLPO bền vững. Tùy yêu cầu kỹ thuật, bạn có thể lựa chọn:

• VC: dây đơn cứng cho đi âm, lắp đặt cố định

• VCm: dây đơn mềm cho tủ điện, bảng điện, vị trí cần thao tác

• VCmd: dây đôi mềm dẹt cho tuyến cố định gọn đẹp

• VCmo: dây đôi mềm có vỏ cho cấp nguồn linh hoạt thiết bị

• VCmt: dây đôi mềm xoắn tròn cho tuyến linh hoạt, chịu xoắn tốt, có thể có bản không chì (LF)

Hiểu rõ cấu tạo, đặc tính vật liệu và cơ chế tổn hao sẽ giúp bạn chọn đúng loại dây, đúng tiết diện, từ đó đảm bảo an toàn điện, tăng hiệu suất truyền tải và kéo dài tuổi thọ hệ thống. Nếu bạn muốn, tôi có thể viết thêm phần “hướng dẫn chọn tiết diện theo tải và chiều dài để hạn chế sụt áp” theo phong cách kỹ thuật nhưng dễ áp dụng trong thực tế thi công.
